ما هي طرق الفحص للعيوب الداخلية لأعمدة الهيكل الفولاذي؟

باعتبارنا موردًا لأعمدة الهيكل الفولاذي، فإن ضمان جودة وسلامة منتجاتنا أمر في غاية الأهمية. أحد الجوانب المهمة لمراقبة الجودة هو اكتشاف العيوب الداخلية في أعمدة الهيكل الفولاذي. في هذه المدونة، سنستكشف طرق الفحص المختلفة لتحديد هذه العيوب الداخلية، مما يوفر رؤى قيمة لكل من عملائنا ومحترفي الصناعة.

اختبار الموجات فوق الصوتية (UT)

يعد الاختبار بالموجات فوق الصوتية طريقة اختبار غير مدمر (NDT) مستخدمة على نطاق واسع للكشف عن العيوب الداخلية في أعمدة الهيكل الفولاذي. إنه يعمل على مبدأ نقل الموجات الصوتية عالية التردد إلى الفولاذ. عندما تواجه هذه الموجات الصوتية عيبًا، مثل صدع أو احتواء، ينعكس جزء من الموجة مرة أخرى إلى محول الطاقة.

يشتمل الإعداد الأساسي للاختبار بالموجات فوق الصوتية على محول طاقة ووحدة استقبال نابضة وشاشة. يقوم محول الطاقة بإصدار موجات فوق صوتية إلى العمود الفولاذي، وتتحكم وحدة استقبال النبض في إرسال واستقبال هذه الموجات. يتم بعد ذلك عرض الموجات المنعكسة على الشاشة، مما يسمح للمفتش بتحليل خصائص الإشارة.

مزايا الاختبار بالموجات فوق الصوتية عديدة. يمكنه اكتشاف مجموعة واسعة من العيوب الداخلية، بما في ذلك عيوب الكسر السطحي والعيوب الموجودة تحت السطح. هذه الطريقة حساسة للغاية، وقادرة على اكتشاف العيوب الصغيرة التي يصل حجمها إلى بضعة ملليمترات. علاوة على ذلك، فهي سريعة نسبياً، مما يجعلها مناسبة لخطوط الإنتاج ذات الحجم الكبير. ومع ذلك، فإن الاختبار بالموجات فوق الصوتية له أيضًا بعض القيود. يتطلب تفسير نتائج الاختبار وجود مشغلين ماهرين، وقد تتأثر الطريقة بشكل العمود الفولاذي وحالته السطحية. على سبيل المثال، يمكن أن تتسبب الأسطح الخشنة في تشتت الموجات فوق الصوتية، مما يؤدي إلى نتائج غير دقيقة.

الاختبار الشعاعي (RT)

يعد الاختبار الإشعاعي طريقة NDT قوية أخرى لفحص العيوب الداخلية في أعمدة الهيكل الفولاذي. تستخدم هذه الطريقة الأشعة السينية أو أشعة جاما لاختراق الفولاذ وتكوين صورة للهيكل الداخلي على فيلم شعاعي أو كاشف رقمي.

في إعداد اختبار إشعاعي نموذجي، يتم وضع مصدر إشعاع على جانب واحد من العمود الفولاذي، ويتم وضع الكاشف على الجانب الآخر. يمر الإشعاع عبر الفولاذ، ويتم تسجيل الاختلافات في كثافة المادة على الكاشف. تظهر العيوب، مثل الفراغات أو الشوائب، على شكل مناطق داكنة أو فاتحة في الصورة، اعتمادًا على كثافتها مقارنة بالفولاذ المحيط.

إحدى المزايا الرئيسية للاختبار الشعاعي هي قدرته على تقديم صورة واضحة ومفصلة للهيكل الداخلي للعمود الفولاذي. يمكنه اكتشاف مجموعة واسعة من العيوب، بما في ذلك المسامية والشقوق والشوائب، بغض النظر عن اتجاهها. ومع ذلك، فإن الاختبار الشعاعي له أيضًا بعض العيوب. وهو ينطوي على استخدام الإشعاعات المؤينة، التي تشكل خطراً على صحة المشغلين إذا لم يتم اتخاذ تدابير السلامة المناسبة. بالإضافة إلى ذلك، تستغرق العملية وقتًا طويلاً ومكلفة نسبيًا، خاصة بالنسبة لعمليات التفتيش واسعة النطاق.

اختبار الجسيمات المغناطيسية (MPT)

اختبار الجسيمات المغناطيسية هو طريقة اختبار غير مدمرة تستخدم للكشف عن العيوب السطحية والقريبة من السطح في المواد المغناطيسية، مثل معظم أعمدة الهياكل الفولاذية. وهو يعمل على مبدأ أنه عندما يتم تطبيق مجال مغناطيسي على مادة مغناطيسية حديدية، فإن خطوط القوة المغناطيسية تتعطل بسبب وجود خلل.

يتضمن الإجراء الأساسي لاختبار الجسيمات المغناطيسية تطبيق مجال مغناطيسي على العمود الفولاذي، إما باستخدام مغناطيس دائم أو مغناطيس كهربائي. ثم يتم تطبيق الجزيئات المغناطيسية على سطح العمود. وتنجذب هذه الجسيمات إلى المناطق التي يتعطل فيها المجال المغناطيسي بسبب الخلل، مما يشكل مؤشرات مرئية على وجود الخلل.

MPT هي طريقة بسيطة وفعالة من حيث التكلفة للكشف عن العيوب السطحية والقريبة من السطح. ويمكنه تحديد العيوب بسرعة، مثل الشقوق واللفائف، بحساسية عالية نسبيًا. ومع ذلك، تقتصر الطريقة على المواد المغناطيسية الحديدية ويمكنها فقط اكتشاف العيوب القريبة من السطح.

اختبار تيار إيدي (ECT)

اختبار التيار الدوامي هو طريقة اختبار غير مدمرة تستخدم الحث الكهرومغناطيسي لاكتشاف العيوب في المواد الموصلة، بما في ذلك أعمدة الهيكل الفولاذي. عندما يتم تمرير تيار متردد عبر ملف موضوع بالقرب من سطح مادة موصلة، فإنه يولد مجال مغناطيسي متناوب. هذا المجال المغناطيسي يستحث تيارات إيدي في المادة.

إذا كان هناك خلل في المادة، مثل وجود صدع أو تغيير في خصائص المادة، يتم تعطيل تدفق التيارات الدوامة. يمكن اكتشاف هذا الخلل عن طريق قياس التغيرات في مقاومة الملف.

يقدم اختبار إيدي الحالي العديد من المزايا. إنها طريقة سريعة وغير متصلة، مما يجعلها مناسبة لعمليات الفحص عالية السرعة. يمكنه اكتشاف العيوب السطحية والقريبة من السطح، والمعدات محمولة نسبيًا. ومع ذلك، تنطبق هذه الطريقة بشكل أساسي على المواد الموصلة، وقد تتأثر بعوامل مثل الرفع (المسافة بين الملف وسطح المادة) والتوصيل الكهربائي للفولاذ.

اختبار الاختراق (PT)

اختبار الاختراق هو طريقة اختبار غير مدمرة تستخدم للكشف عن عيوب فتح السطح في المواد غير المسامية، بما في ذلك أعمدة الهيكل الفولاذي. تتضمن العملية تطبيق سائل مخترق على سطح العمود والسماح له بالتسرب إلى أي سطح - عيوب في الفتح.

بعد أن يحصل المخترق على الوقت الكافي لاختراق العيوب، تتم إزالة المخترق الزائد من السطح. يتم بعد ذلك تطبيق المطور، الذي يستخرج المادة المخترقة من العيوب ويجعلها مرئية كمؤشرات ملونة أو فلورسنت.

يعد اختبار الاختراق طريقة بسيطة وفعالة للكشف عن عيوب فتح السطح، مثل الشقوق والمسامية. يمكن استخدامه على مجموعة واسعة من المواد والتشطيبات السطحية. ومع ذلك، تقتصر الطريقة على عيوب الفتح السطحي وتتطلب سطحًا نظيفًا وجافًا للحصول على نتائج دقيقة.

التطبيق في أعمالنا

كعمود الهيكل الصلبالمورد، فإننا نستخدم مجموعة من طرق الفحص هذه لضمان جودة منتجاتنا. نبدأ بالفحص البصري لسطح الأعمدة الفولاذية لتحديد أي عيوب واضحة. ومن ثم، نستخدم اختبار الموجات فوق الصوتية واختبار التصوير الشعاعي لإجراء فحوصات متعمقة للهيكل الداخلي.

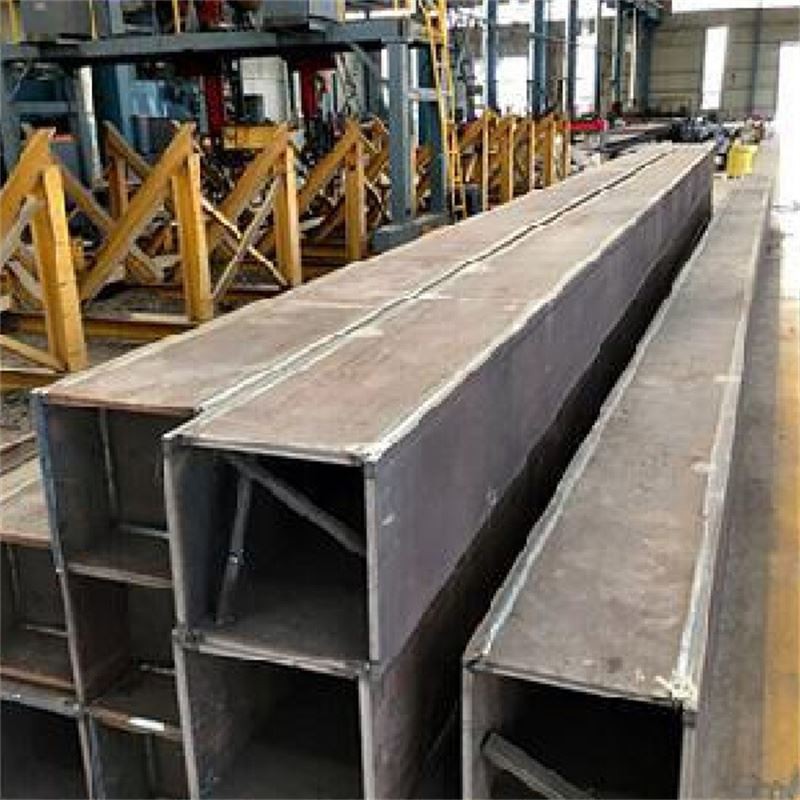

على سبيل المثال، عند التصنيععمود صندوق الهيكل الصلبنقوم أولاً بإجراء اختبار بالموجات فوق الصوتية للكشف عن أي شقوق أو شوائب داخلية. بعد ذلك، قد نستخدم الاختبار الشعاعي لتأكيد النتائج والحصول على صورة أكثر تفصيلاً للهيكل الداخلي. يتم استخدام اختبار الجسيمات المغناطيسية واختبار الاختراق للكشف عن العيوب السطحية والقريبة من السطح، مما يوفر طبقة إضافية من مراقبة الجودة.

لماذا تختار منتجاتنا

من خلال تنفيذ طرق الفحص المتقدمة هذه، يمكننا التأكد من أن أعمدة الهيكل الفولاذي لدينا تلبي أعلى معايير الجودة. منتجاتنا ليست فقط قوية ومتينة ولكنها أيضًا خالية من العيوب الداخلية التي يمكن أن تؤثر على أدائها.

إذا كنت في السوق للحصول على أعمدة ذات هيكل فولاذي عالي الجودة، فإننا ندعوك إلى الاتصال بنا للشراء وإجراء المزيد من المناقشات. فريق الخبراء لدينا على استعداد لتزويدك بمعلومات مفصلة عن المنتج والدعم لتلبية احتياجاتك الخاصة.

مراجع

1. ASNT (الجمعية الأمريكية للاختبارات غير المدمرة). دليل الاختبارات غير المدمرة، المجلد. 1: اختبار الموجات فوق الصوتية.
2. ASTM الدولية. الممارسة القياسية للاختبار الشعاعي لمنتجات الصلب.
3. ISO (المنظمة الدولية للتوحيد القياسي). اختبار الجسيمات المغناطيسية للمواد المغناطيسية.
4. أستم E165 - 07 (2016). الممارسة القياسية لاختبار اختراق السائل.
5. ASTM E309 - 19. الممارسة القياسية للفحص الكهرومغناطيسي (التيار الدوامي) للمنتجات الأنبوبية الفولاذية المغناطيسية باستخدام ملفات المكوك المدرعة.
